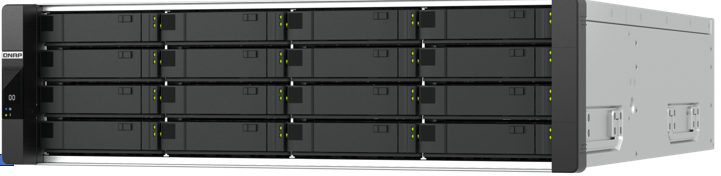

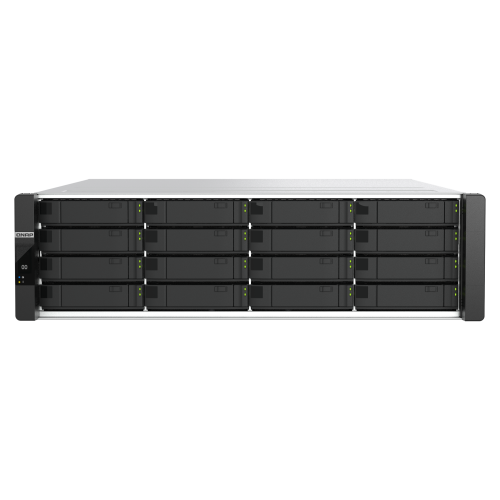

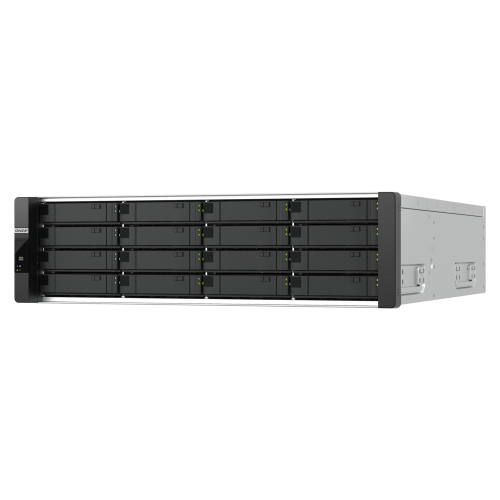

Storage Qnap ES1686Adc Xeon 16 baias SAS 10 Gb Ethernet

Part Number: ES1686Adc

Tempo de inatividade e atualizações de infraestrutura são dois custos raramente considerados nos orçamentos de armazenamento corporativo. O ES1686Adc é um array de armazenamento de alta disponibilidade (HA) de 3U e 16 baias, projetado para eliminar ambos. Dois controladores Ativo-Ativo processam E/S simultaneamente e assumem o controle um do outro de forma transparente, mantendo os serviços de arquivos SMB/NFS e os serviços de bloco iSCSI/Fibre Channel online mesmo durante falhas de componentes e manutenções programadas. Ao mesmo tempo, um backplane híbrido permite que cada uma das 16 baias aceite unidades SAS de 12 Gb/s ou U.3 PCIe NVMe — assim, você pode implementar capacidade SAS a um baixo custo por TB hoje e adotar SSDs NVMe sempre que suas cargas de trabalho exigirem desempenho PCIe Gen4, sem precisar substituir a plataforma de armazenamento, o sistema operacional ou a forma como sua equipe o gerencia.

• Controladores duplos, cada um com um processador Intel® Xeon® D de 8 núcleos

• Suporta 16 SSDs/HDDs SAS de 3,5 polegadas ou SSDs NVMe U.3 de 2,5 polegadas com duas portas

• Quatro portas SFP+ de 10 GbE integradas com suporte para expansão de 25 GbE

• Equipado com o sistema operacional QES (sistema de arquivos ZFS) para alto IOPS e capacidade de armazenamento em escala de petabytes

Alta disponibilidade ativa-ativa, não ativa-em espera.

Dois controladores independentes atendem às operações de E/S simultaneamente. Se um falhar, o outro assume o controle das unidades e dos endereços de rede de forma transparente, mantendo o acesso a arquivos SMB/NFS e os serviços de bloco iSCSI/Fibre Channel online.

Um sistema, agilidade infinita

Todas as 16 baias suportam SSDs PCIe NVMe de porta dupla SAS 12Gb/s ou U.3. Faça a transição perfeita de armazenamento de alta capacidade para armazenamento de alto desempenho no seu próprio ritmo — atualize seus discos sem precisar substituir sua infraestrutura principal.

Um custo por TB menor do que optar por uma arquitetura totalmente em flash.

Mantenha os dados frios e de arquivo em unidades SAS, coloque os dados frequentes em SSDs NVMe U.3 e deixe a deduplicação e compressão inline do ZFS armazenar mais dados na mesma área de 3U.

Cache de gravação protegido por bateria

Em caso de queda de energia inesperada, a tecnologia Copy-to-Flash grava os dados em cache armazenados na DRAM intactos em uma área protegida do SSD M.2, evitando a perda de dados.

Escalabilidade até capacidade de petabytes

Conecte até sete unidades de expansão SAS de controlador duplo da QNAP. A conectividade de caminho duplo mantém os serviços em funcionamento mesmo se um único nó falhar.

QES: um sistema operacional de armazenamento empresarial

Integridade de dados de ponta a ponta do ZFS, até 65.535 snapshots, deduplicação e compressão em linha, SAN Fibre Channel e QoS de armazenamento para desempenho previsível de aplicativos.

Por que o ES1686Adc?

Quatro aspectos importantes a verificar ao comparar arrays de armazenamento com controladores duplos.

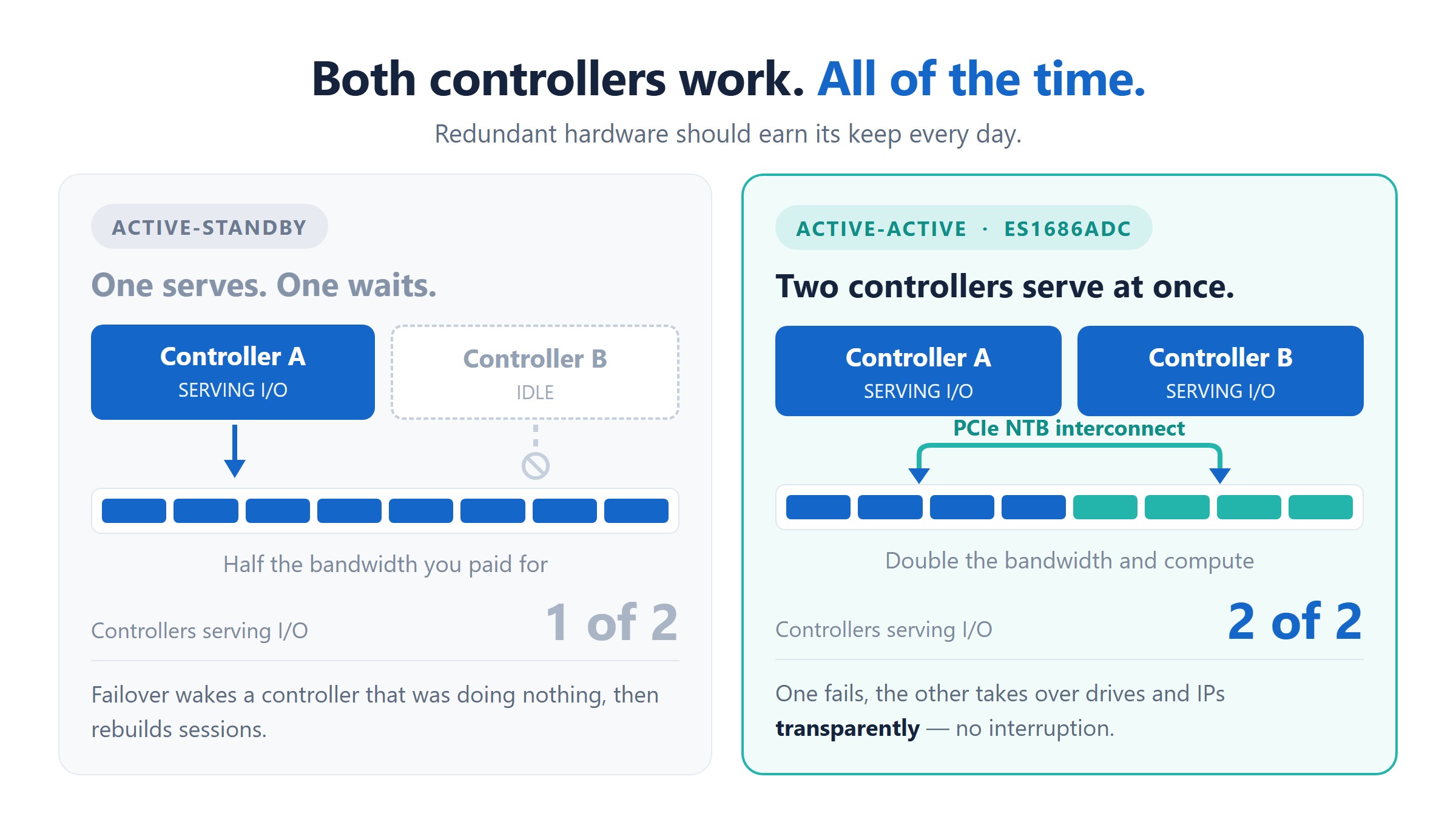

Alta disponibilidade: Ativo-Ativo

Ambos os controladores processam E/S simultaneamente — esta não é uma arquitetura em que um controlador fica ocioso esperando que o outro falhe. O hardware redundante se mostra eficaz todos os dias, não apenas no dia de uma falha, e quando um controlador falha, a transição é transparente para os aplicativos de front-end: sem interrupção, sem reconexão.

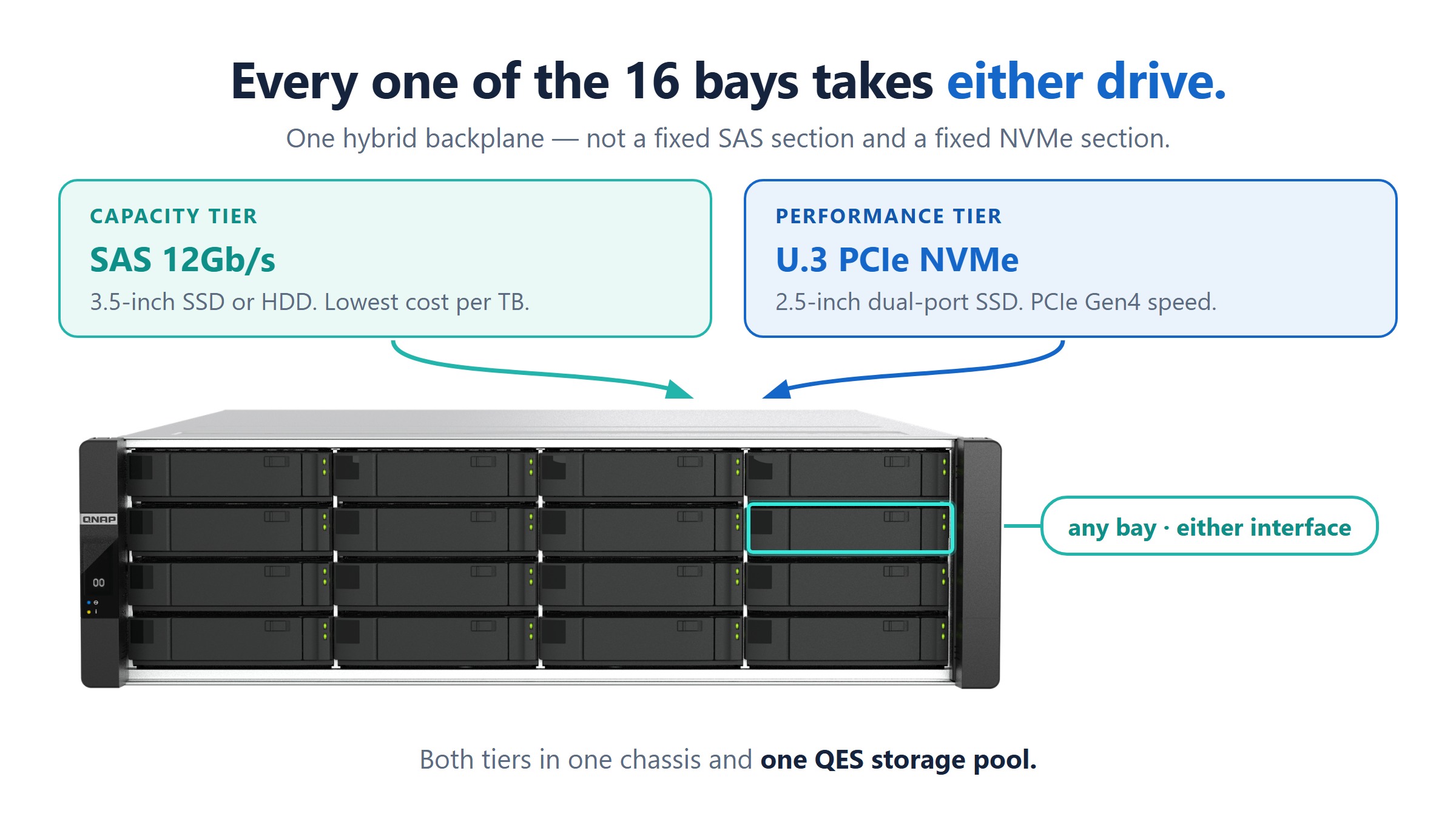

Suporte a unidades: SAS e NVMe

Todos os 16 compartimentos aceitam SSDs/HDDs SAS de 3,5 polegadas com 12 Gb/s ou SSDs PCIe NVMe U.3 de 2,5 polegadas com duas portas, no mesmo chassi. Dados inativos e de arquivo permanecem na capacidade SAS de baixo custo por TB, enquanto cargas de trabalho sensíveis à latência são executadas em NVMe — sem a necessidade de gerenciá-las em dois sistemas de armazenamento separados.

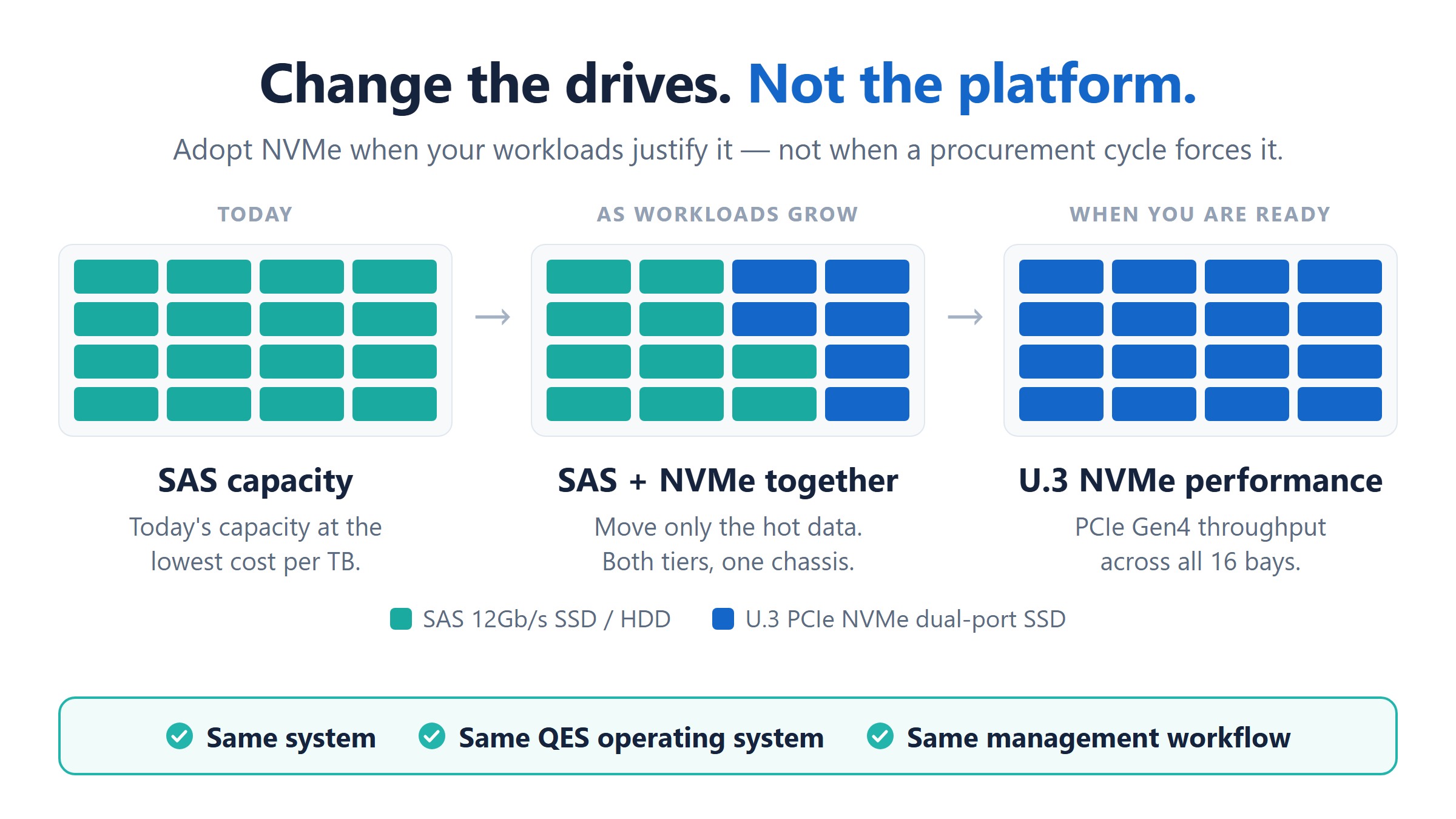

Caminho de atualização: SAS para NVMe

Adote o NVMe quando suas cargas de trabalho justificarem, não quando um ciclo de aquisição o impuser. Mudar de nível significa mudar de unidades — o sistema, o sistema operacional QES e a forma como sua equipe gerencia o armazenamento permanecem exatamente os mesmos, portanto, não há necessidade de uma atualização completa para uma nova plataforma nem de aprender um novo modelo operacional.

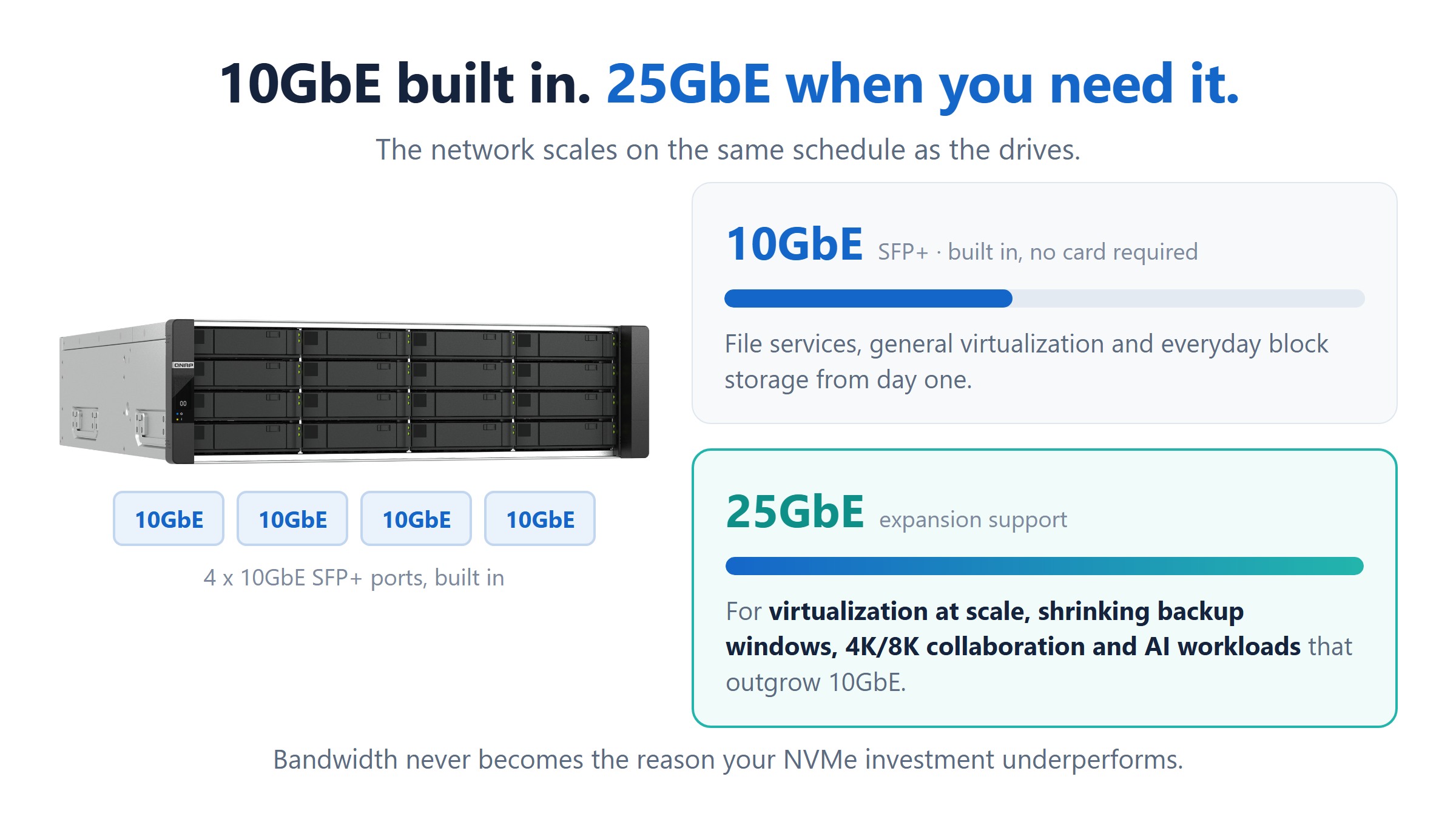

Rede: 10GbE a 25GbE

Quatro portas SFP+ de 10GbE estão integradas, com suporte para expansão de 25GbE para virtualização, backups de janelas e cargas de trabalho de IA que ultrapassam a capacidade de 10GbE. A rede escala na mesma proporção que os drives, de modo que a largura de banda nunca será o motivo pelo qual seu investimento em NVMe terá um desempenho inferior.

Interrupção de serviço quase nula: Controladores duplos ativo-ativo

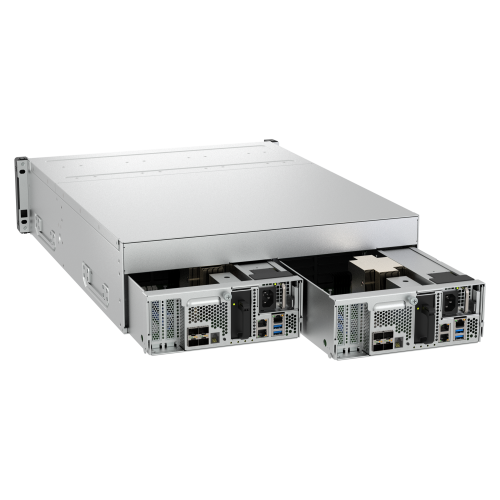

O ES1686Adc apresenta dois controladores totalmente independentes que processam solicitações de E/S simultaneamente (Ativo-Ativo), em vez de seguir a abordagem tradicional Ativo-Em Espera. Cada controlador é equipado com um processador Intel® Xeon® série D-2100 e suporta até 512 GB de memória DDR4 ECC, proporcionando um poderoso desempenho multitarefa.

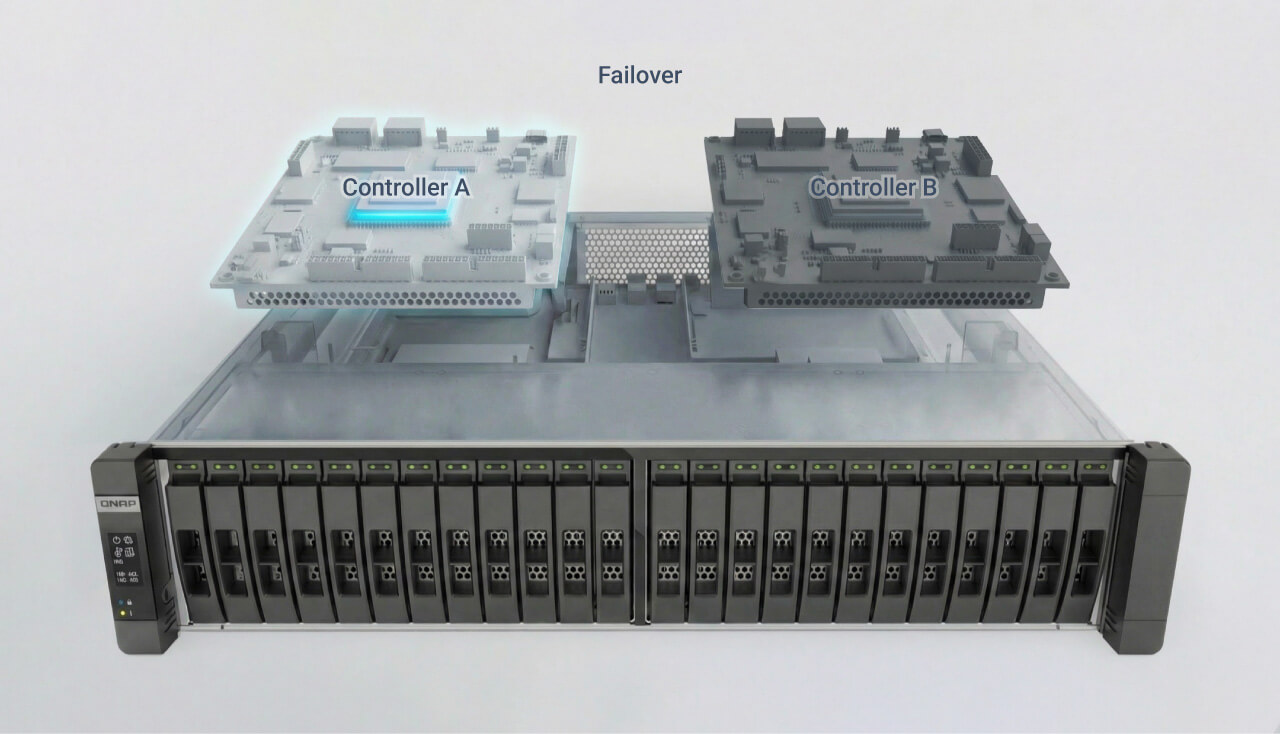

Failover transparente

Se um controlador falhar, o outro assume instantaneamente o controle de todas as unidades e endereços IP da rede por meio da interconexão PCIe não transparente (NTB) de alta velocidade, sem necessidade de interrupção ou reconexão para os aplicativos de front-end.

Dobrar o desempenho, não apenas a redundância.

Com ambos os controladores operando simultaneamente, o sistema ganha não apenas redundância, mas também o dobro da largura de banda disponível e da capacidade de processamento — hardware redundante que se mostra útil todos os dias, não apenas no dia de uma falha.

Backup de bateria BBU inteligente

Tecnologia Copy-to-Flash integrada. Em caso de queda de energia inesperada, a bateria BBU garante que os dados em cache mantidos na memória (cache DRAM) sejam gravados intactos em uma área protegida do SSD M.2, evitando a perda de dados.

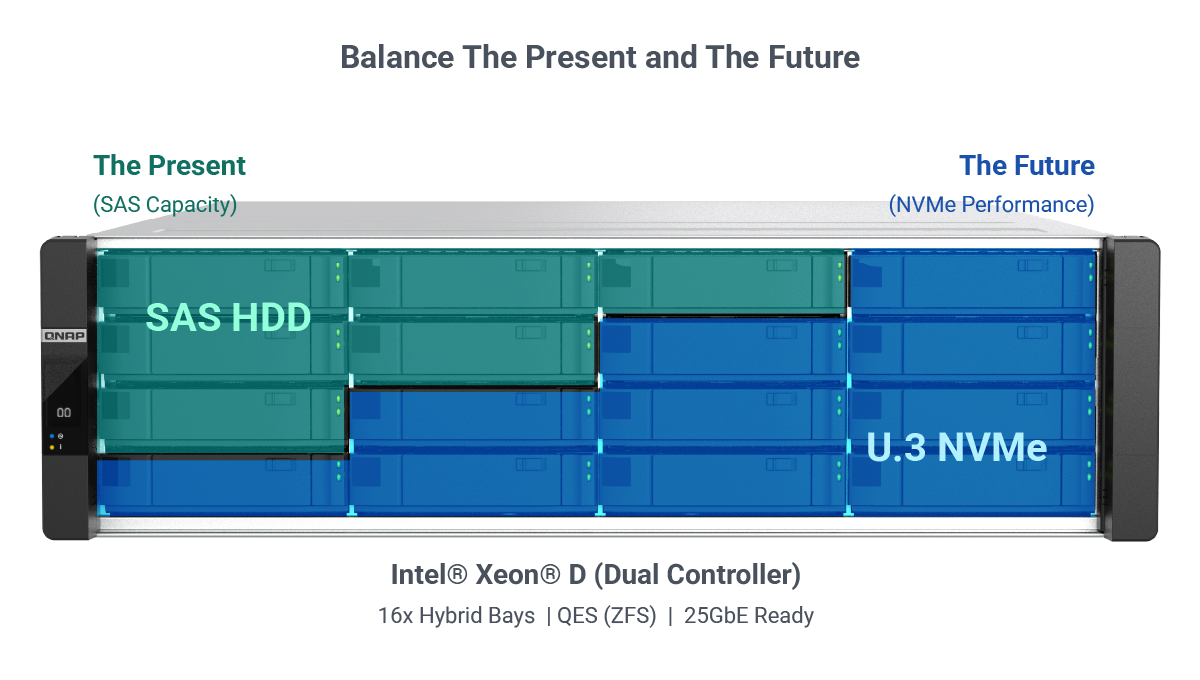

Capacidade de hoje, desempenho de amanhã — sem precisar atualizar sua empilhadeira.

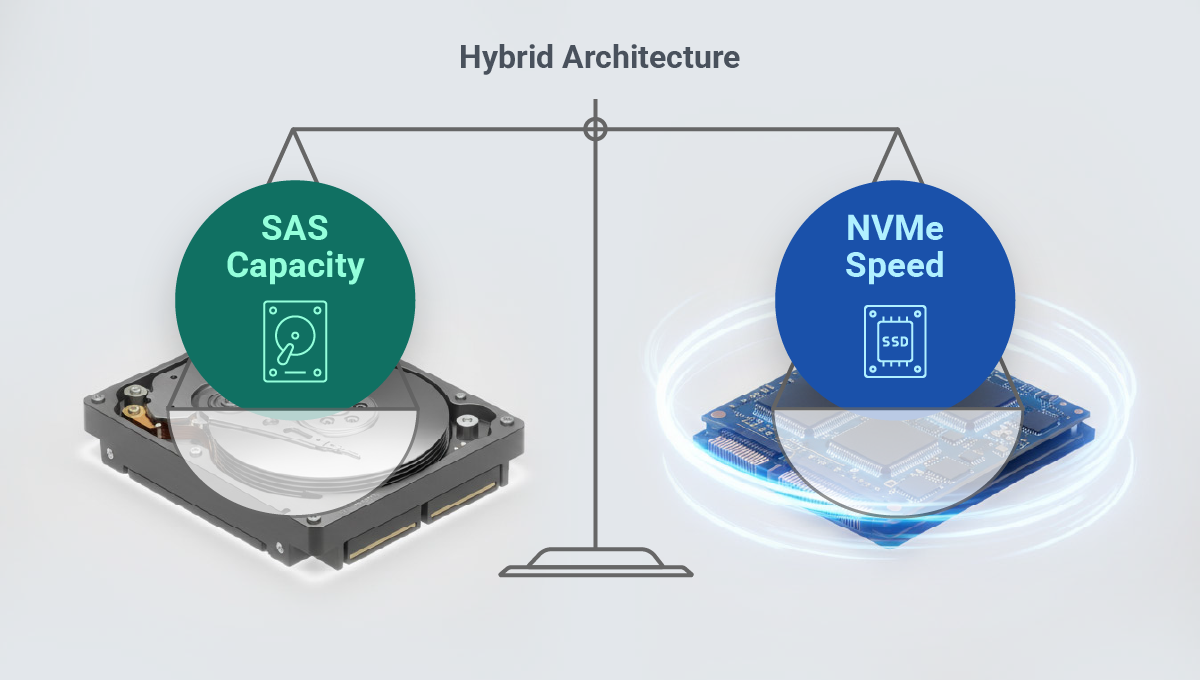

Na maioria das compras de armazenamento, é preciso escolher entre custo por TB e desempenho. O backplane híbrido do ES1686Adc permite adiar essa escolha e mudar de ideia mais tarde, sem precisar trocar de plataforma.

Compatibilidade de interface flexível

Todas as 16 baias de unidade suportam interfaces U.3 PCIe NVMe ou SAS. Nem todos os dados exigem a capacidade dispendiosa do armazenamento all-flash, portanto, você pode começar com unidades SAS de menor custo ou já existentes e substituí-las progressivamente por SSDs NVMe de alto desempenho à medida que sua empresa cresce, encontrando o equilíbrio ideal entre desempenho e orçamento.

Meta de recuperação de desastres com boa relação custo-benefício

O ES1686Adc é ideal como destino de recuperação de desastres fora do local para o ES2486AFdc, oferecendo o mesmo nível de proteção de controlador duplo a um custo menor por TB.

Equipado com processadores Intel® Xeon® D de classe de servidor para computação de alto desempenho.

O ES1686Adc possui controladores duplos, cada um alimentado por um processador Intel® Xeon® D de 8 núcleos/16 threads (até 3,0 GHz) para impulsionar o desempenho de processamento e a taxa de transferência de dados com robusta capacidade de computação. Ele suporta até 1 TB de memória DDR4 ECC (até 512 GB por controlador) para atender facilmente às demandas de cargas de trabalho de missão crítica e alta densidade. Combinando redundância de controlador ativo-ativo duplo com um design de fonte de alimentação redundante, ele oferece estabilidade de sistema de nível de servidor e continuidade de negócios, fornecendo uma solução de armazenamento de alto desempenho, ultra confiável e preparada para o futuro para ambientes de TI corporativos exigentes.

CPU

Processador Intel® Xeon® D-2142IT de 8 núcleos/16 threads, 1,9 GHz (com turbo boost até 3,0 GHz)

Memória

Combinado com 128 GB de memória DDR4 ECC e uma fonte de alimentação redundante.

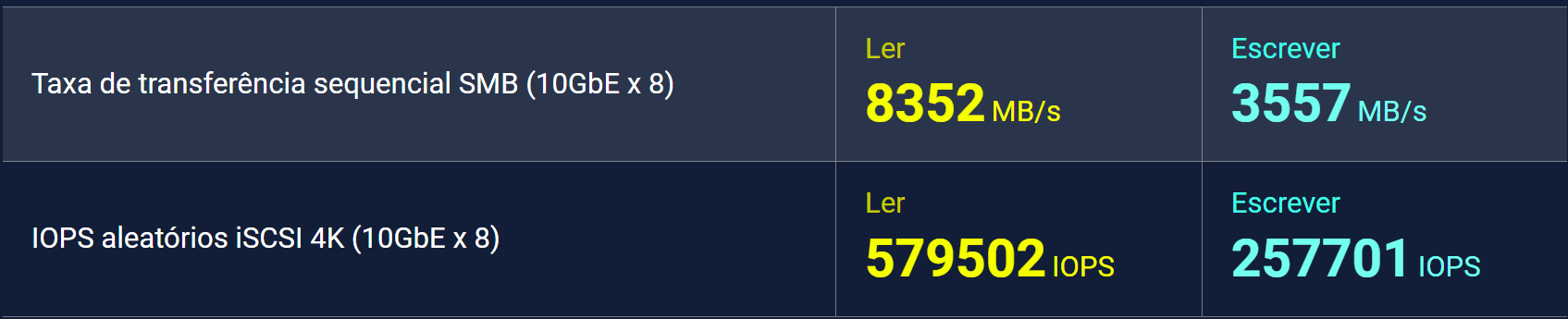

Desempenho de transferência

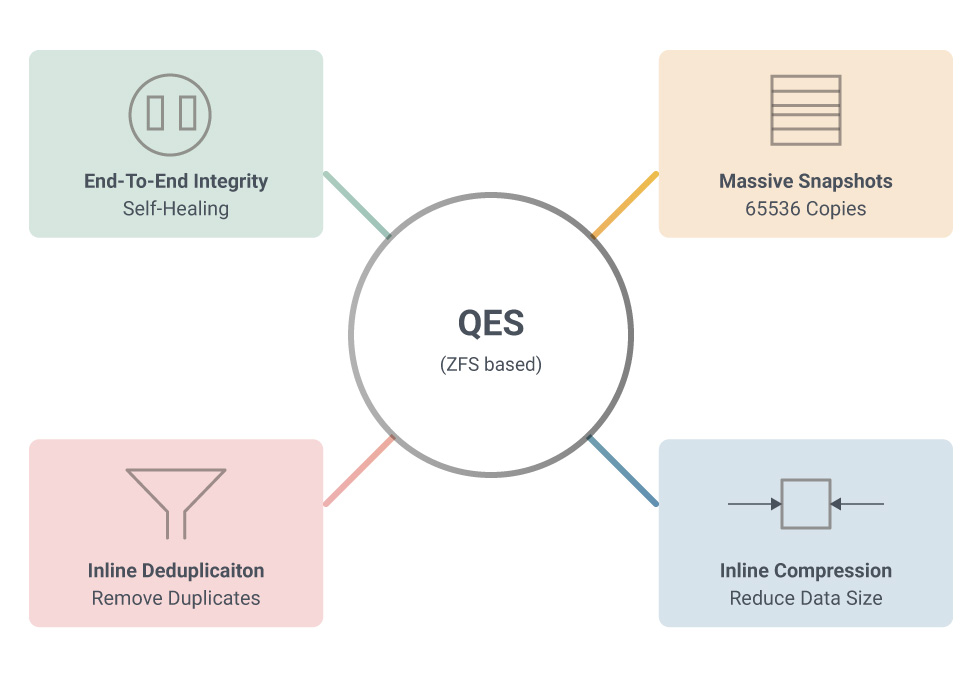

QES: Um sistema operacional de armazenamento empresarial, não um sistema operacional para NAS.

Projetado especificamente para cargas de trabalho críticas em ambientes corporativos, o QES é baseado no kernel do FreeBSD e no sistema de arquivos ZFS. Ele oferece serviços de arquivos SMB/NFS, além de armazenamento em bloco iSCSI e Fibre Channel, e descarrega cargas de trabalho de virtualização por meio do VMware VAAI e do Hyper-V ODX — com o Storage QoS mantendo a previsibilidade de aplicações críticas quando elas compartilham um pool de armazenamento.

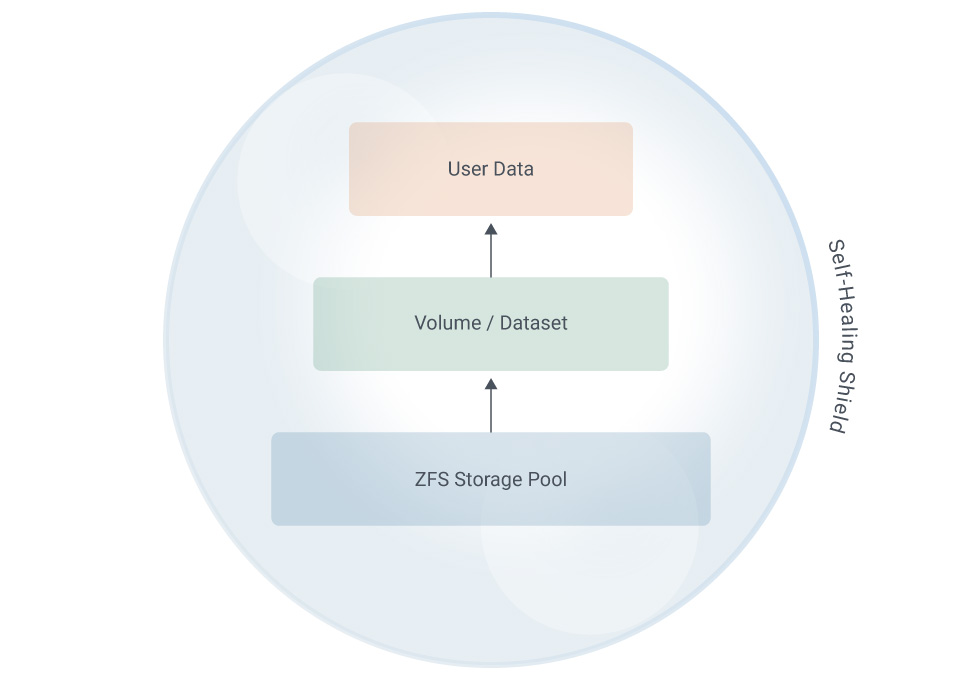

Integridade de dados de ponta a ponta

Os checksums de ponta a ponta do ZFS detectam e reparam automaticamente a corrupção silenciosa de dados, garantindo que cada bit de dados permaneça íntegro — a corrupção é detectada na camada de armazenamento, antes que possa atingir seus aplicativos ou backups.

Capturas praticamente ilimitadas

Suporta até 65.535 snapshots. A tecnologia Copy-on-Write completa cada snapshot instantaneamente, sem afetar o desempenho, permitindo que os pontos de recuperação sejam criados com a frequência necessária para atingir o objetivo de recuperação definido.

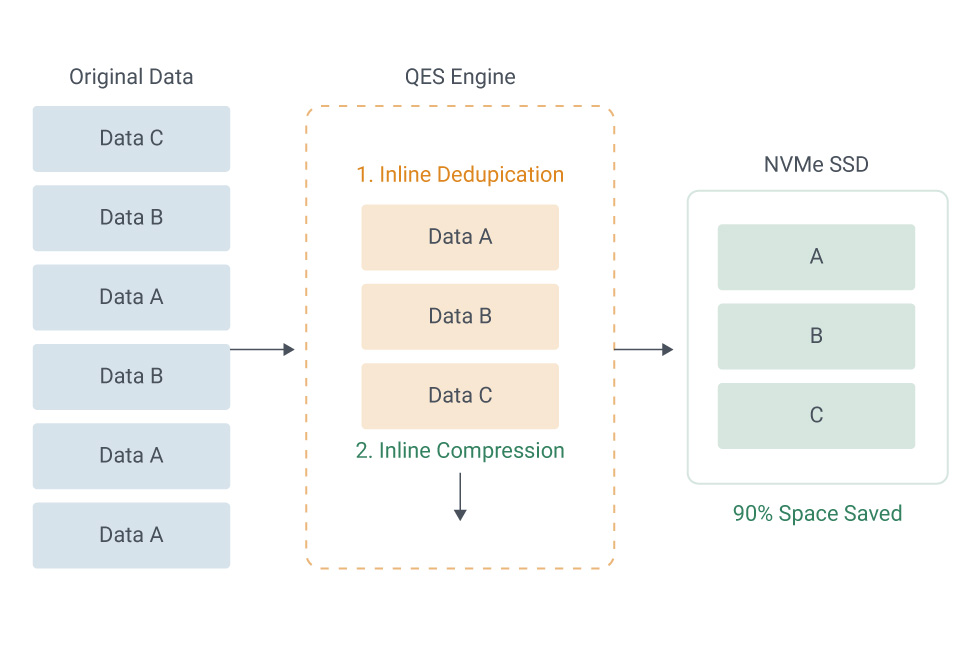

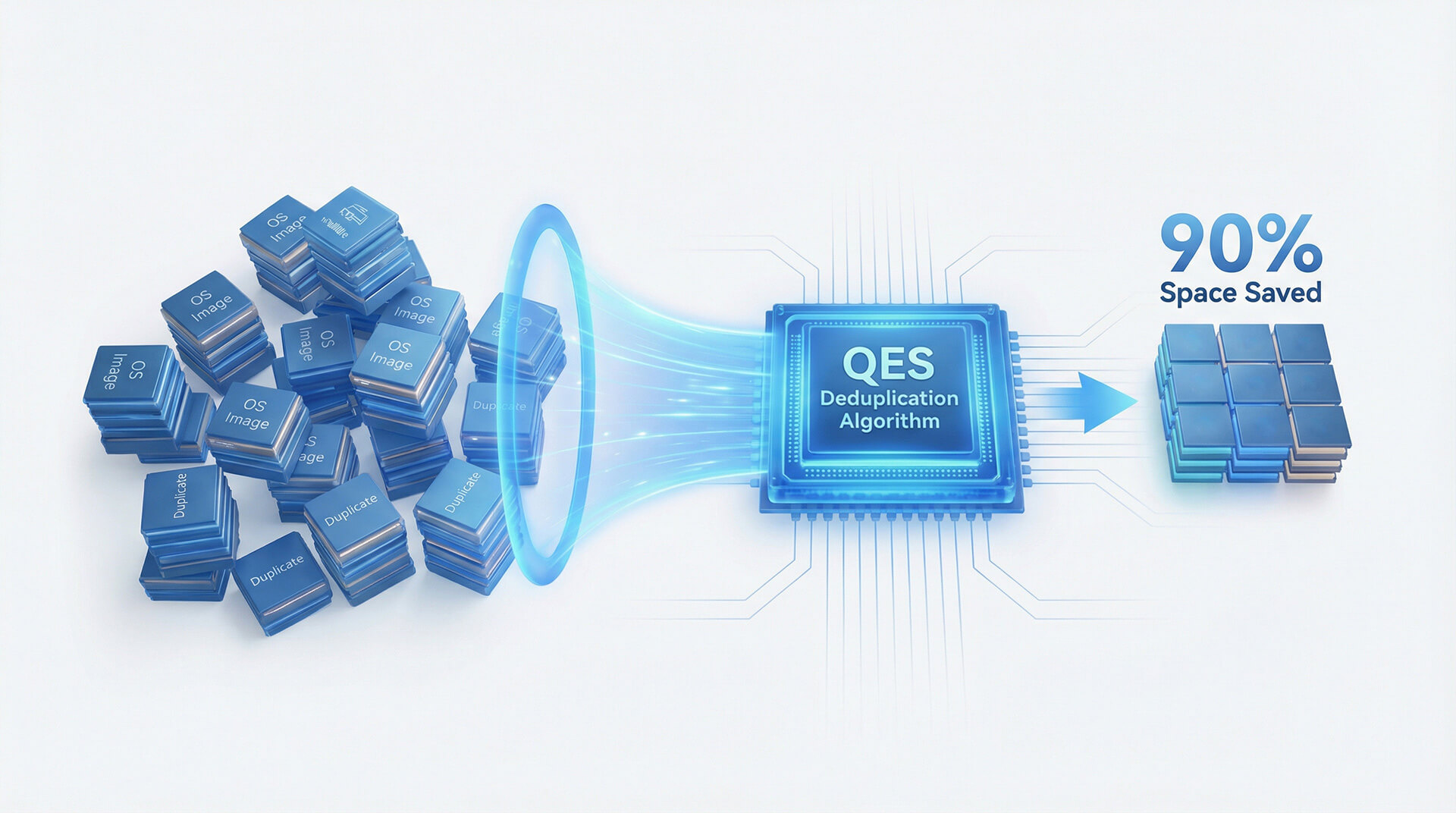

Desduplicação em linha

Blocos duplicados são removidos antes que os dados sejam gravados nas unidades. Em ambientes VDI (infraestrutura de desktop virtual), várias imagens idênticas do sistema operacional podem gerar uma economia de espaço superior a 90%.

Compressão de dados em linha

Reduz ainda mais o tamanho dos arquivos e o volume de dados gravados nos SSDs, melhorando efetivamente a eficiência da transferência e prolongando a vida útil dos SSDs.

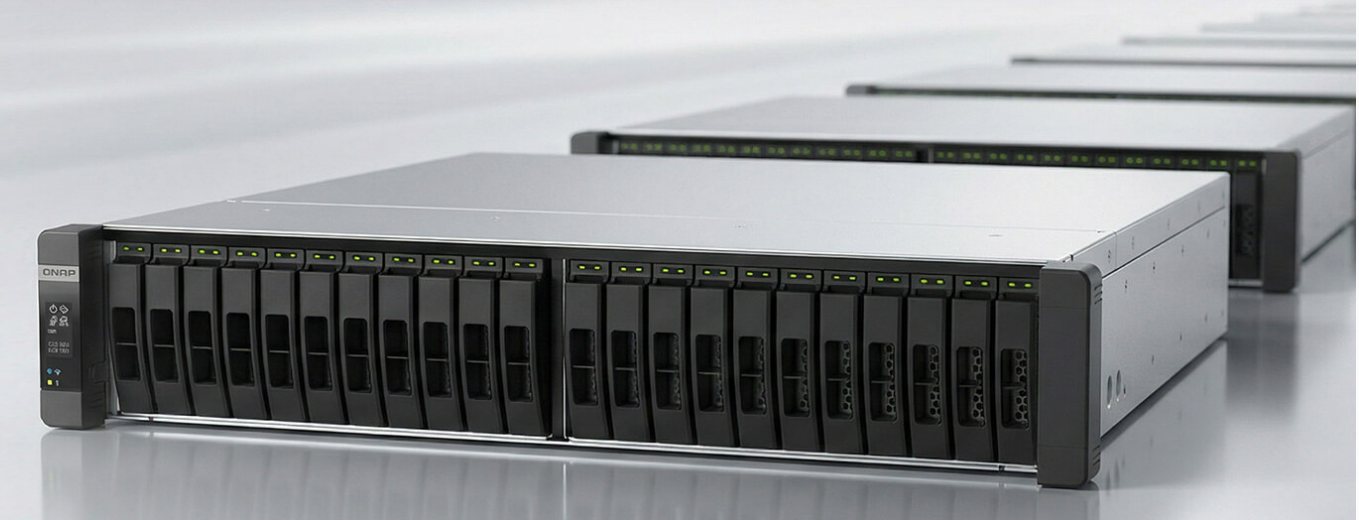

De 16 compartimentos à escala de petabytes

Comece com 16 baias e, em seguida, conecte até sete unidades de expansão QNAP para atingir uma capacidade de armazenamento em escala de petabytes — um crescimento de capacidade que nunca exige uma nova plataforma de armazenamento. A conectividade de caminho duplo mantém os serviços em execução mesmo se um único nó falhar.

Adaptável a uma ampla gama de aplicações

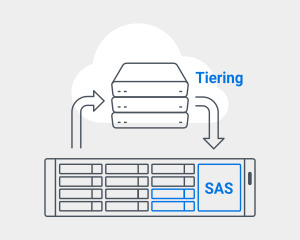

Nuvem híbrida e armazenamento em camadas

Dados frios em discos SAS, dados quentes em SSDs U.3 NVMe: otimização de custos em um único chassi.

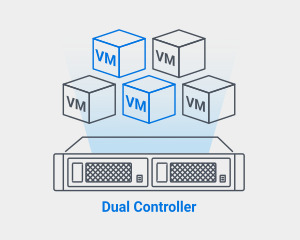

Servidores de virtualização

Suporta VAAI e ODX offload; iSER (iSCSI sobre RDMA) reduz a carga da CPU. Controladores duplos mantêm as VMs online.

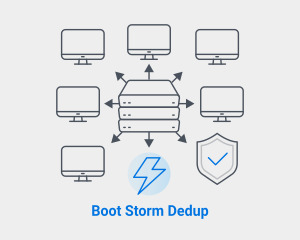

VDI (Infraestrutura de Desktop Virtual)

A deduplicação economiza espaço considerável no SSD; o alto desempenho de IOPS do NVMe absorve a sobrecarga de inicialização de centenas de logins simultâneos.

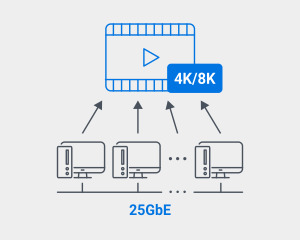

Mídia e entretenimento (M&E)

Edição colaborativa de vídeo 4K/8K, com largura de banda de 25GbE para várias estações de trabalho simultaneamente.

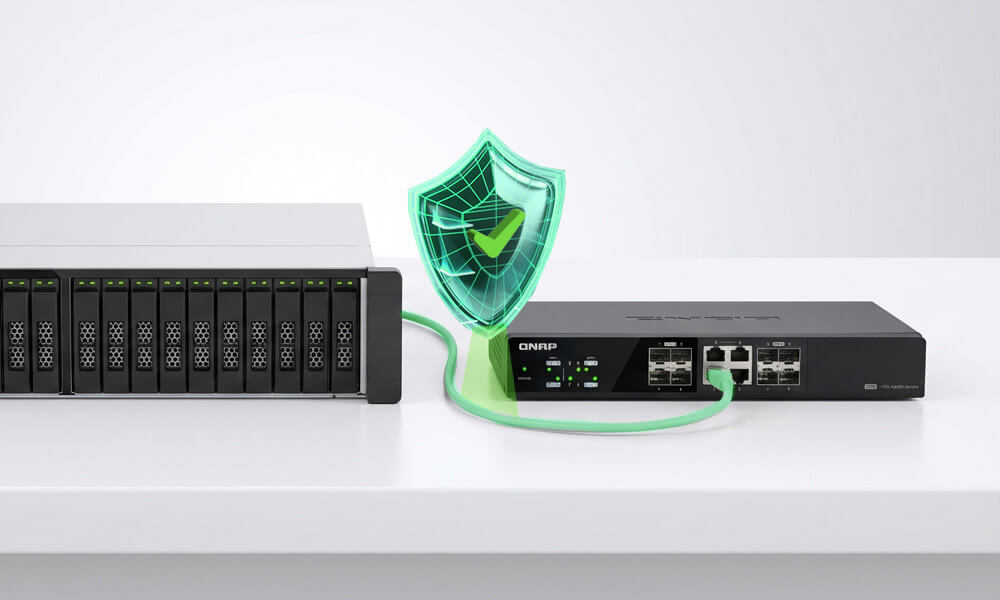

A combinação perfeita para switches empresariais QNAP.

Se você planeja habilitar o iSER (iSCSI Extensions for RDMA) para reduzir a carga da CPU e a latência, os switches da série QSW da QNAP suportam PFC (IEEE 802.1Qbb), que pausa apenas o tráfego de prioridade específica (como o tráfego de armazenamento) sem afetar outros serviços. O resultado é uma rede Ethernet verdadeiramente sem perdas que impede que a perda de pacotes degrade o desempenho da transferência RDMA, permitindo que o sistema ofereça todo o seu potencial de alta disponibilidade e desempenho.

Recomendações e opções

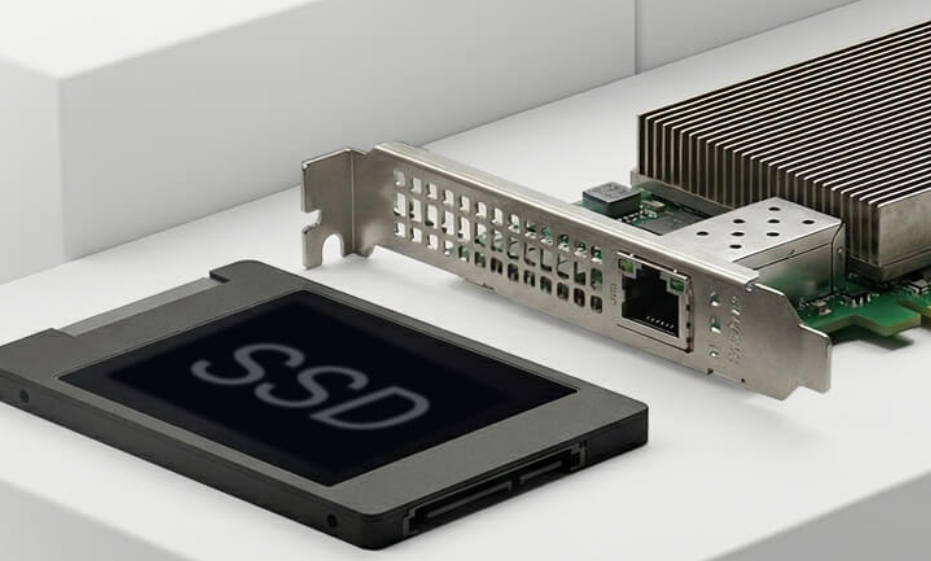

1. Soluções 25GbE: O ES1686Adc pode ser expandido com 25GbE para maior largura de banda. Recomenda-se o uso de placas de expansão e switches 25GbE da QNAP.

2. Seleção de unidades: recomenda-se o uso de HDDs ou SSDs de classe empresarial com certificação QNAP.
