QBoat-300 Storage NAS uso industrial com 3 slots M.2 SSD NVMe.

Hub de dados de ponta de nível industrial, projetado para linhas de produção 24 horas por dia, 7 dias por semana.

O QBoat-300 é um NAS projetado para computação de borda da Indústria 4.0. Equipado com um processador quad-core de nível industrial com ampla faixa de temperatura e mecanismo de resfriamento passivo, além de 3 slots SSD M.2 NVMe, seu design sem ventoinhas garante acesso a dados estável e de alto desempenho mesmo em ambientes extremos. Oferece um hub de buffer flexível para sistemas MES.

Processador de ampla faixa de temperatura

Equipado com um processador de nível industrial para ampla faixa de temperatura, projetado para ambientes com temperaturas extremas e operação estável a longo prazo.

Mecanismo de resfriamento passivo

O design totalmente metálico e sem ventoinha reduz eficazmente a acumulação de poeira e previne falhas mecânicas, sendo perfeitamente adequado para ambientes industriais severos.

Design industrial para trilho DIN

Interface de montagem padrão em trilho DIN com design de instalação vertical que maximiza a eficiência de espaço em painéis de controle de automação.

Armazenamento de alto desempenho

Os 3 slots SSD M.2 NVMe integrados oferecem recursos de cache poderosos, superando os gargalos de processamento de dados na borda.

Continuidade da Produção

Serve como uma camada crítica de retransmissão e buffer de rede, garantindo a operação ininterrupta da linha de produção durante flutuações na rede ou picos de carga.

Entrada de energia de ampla faixa de tensão

Suporta bloco de terminais de 9 a 36 V CC com proteção de energia de nível industrial, com transformador de ampla faixa de tensão opcional.

Hardware robusto para o seu hub Edge da Indústria 4.0

Explore os detalhes de design robustos e de nível industrial do QBoat-300, projetado para ambientes exigentes de computação de borda.

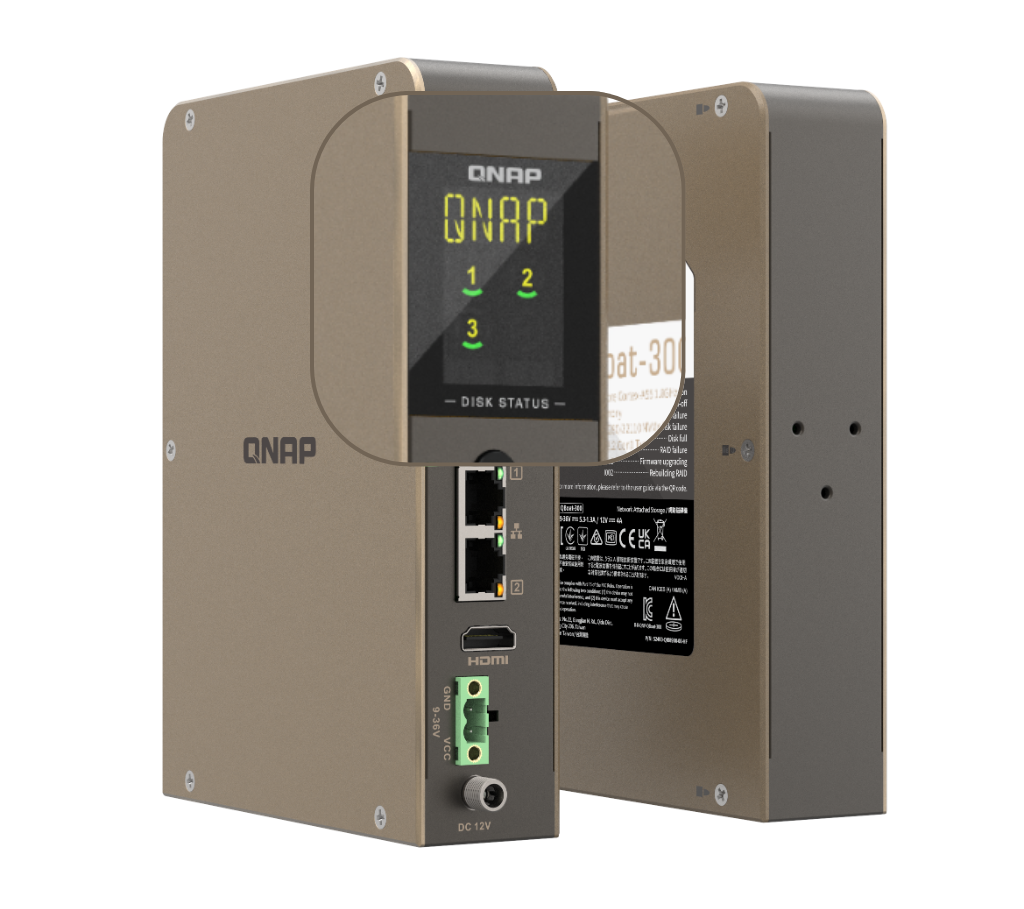

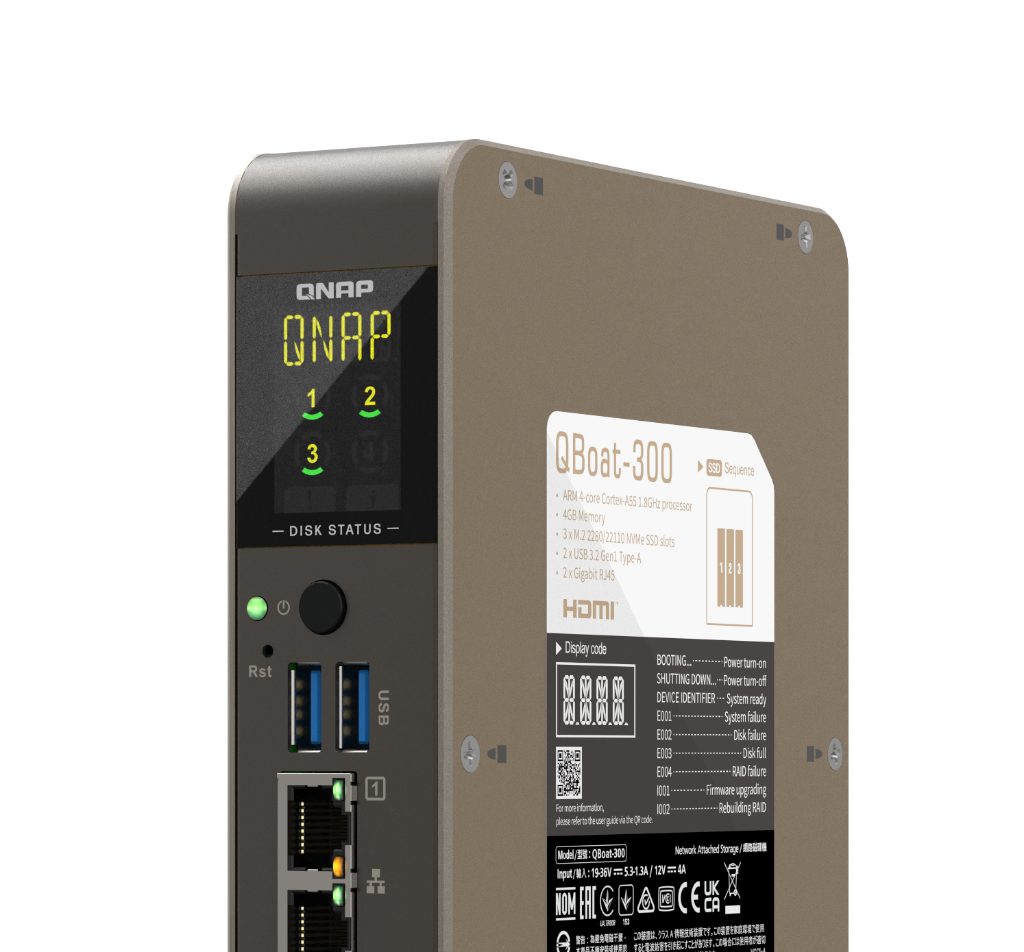

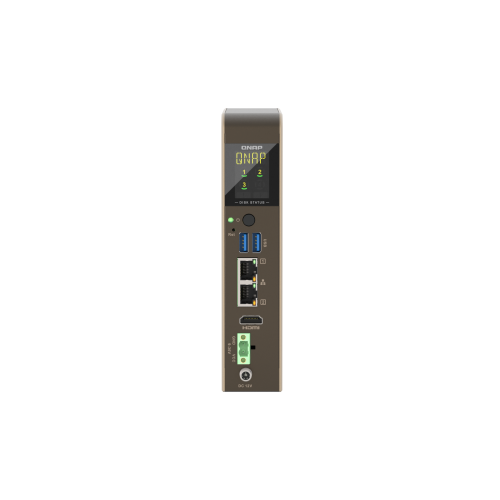

Painel LCD frontal

Exibição em tempo real do status do sistema, incluindo o status do disco e alertas do sistema, permitindo manutenção no local de forma rápida e prática.

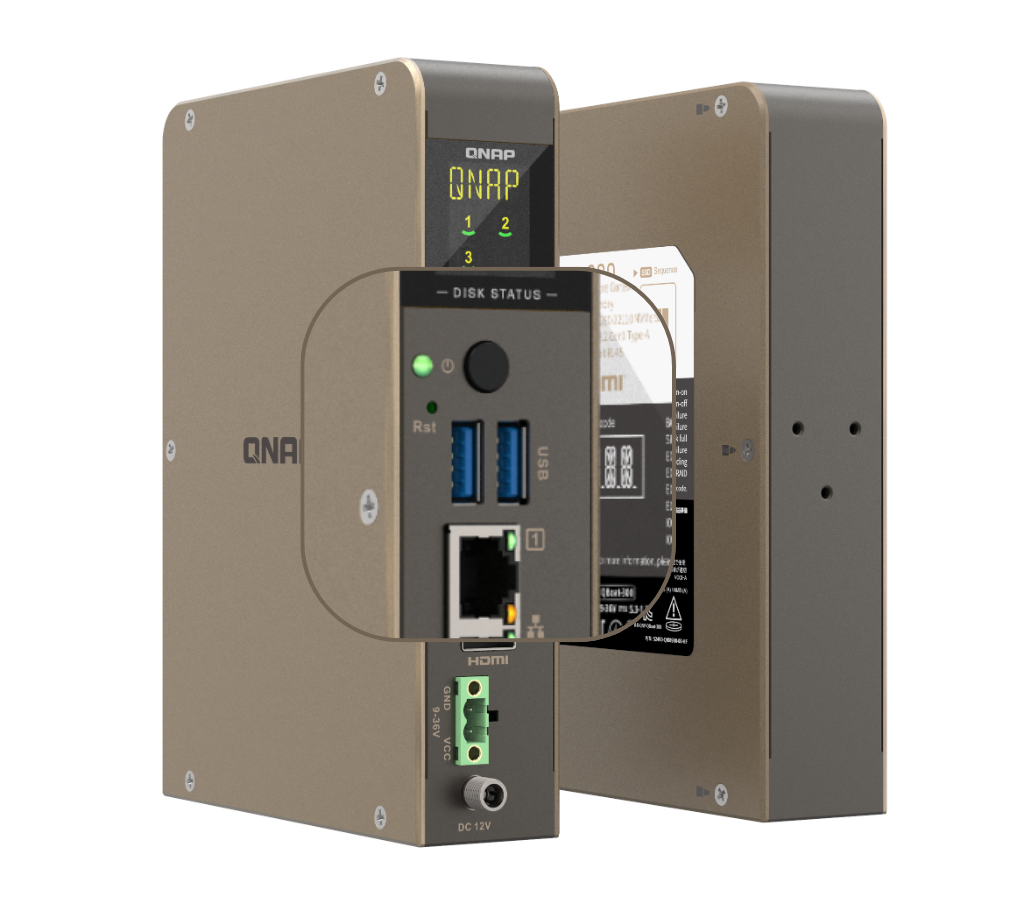

Portas USB 3.2

Dispõe de 2 interfaces de expansão USB 3.2 Gen 1 de alta velocidade para conexão flexível de câmeras industriais ou diversos sensores.

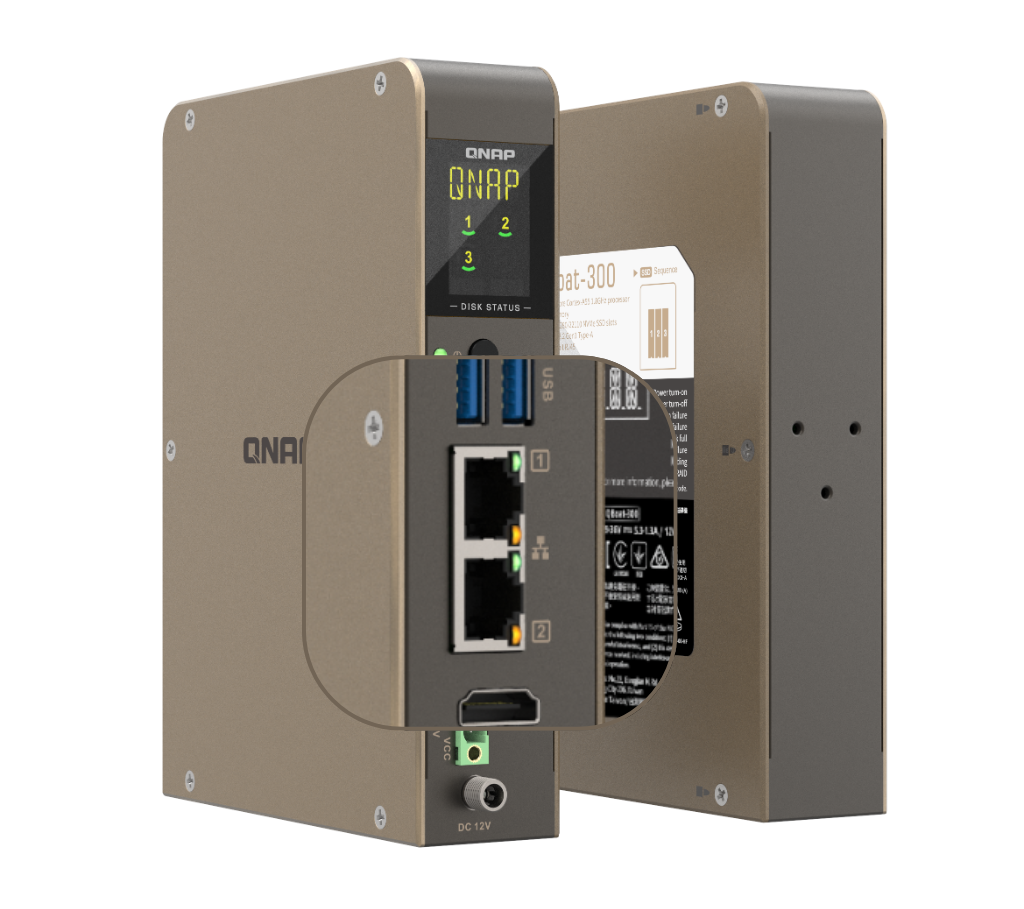

Duas portas LAN Gigabit

Suporta redundância de rede dupla e agregação de links, garantindo transmissão de dados estável e ininterrupta na linha de produção.

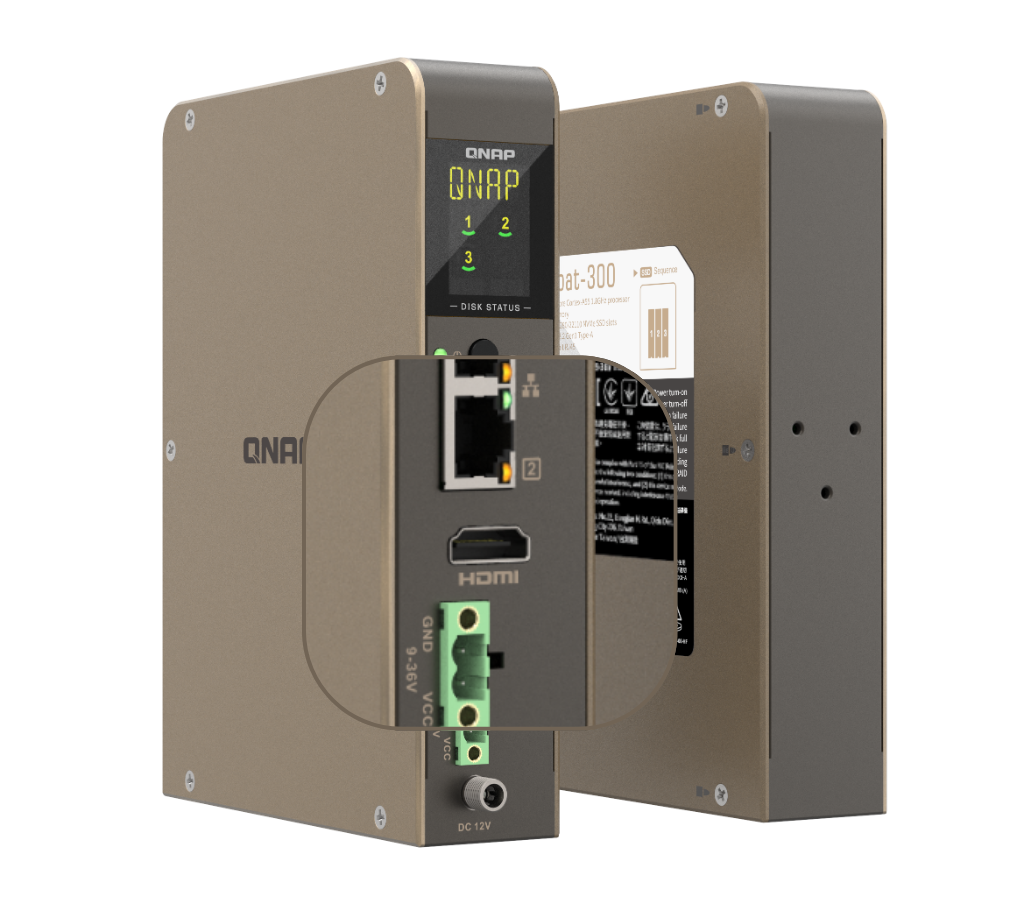

Saída HDMI™ 4K

Suporta saída de vídeo 4K e decodificação de vídeo por hardware, ideal para monitoramento e exibição em tempo real da detecção de defeitos em AOI (Inspeção Óptica de Aeronaves).

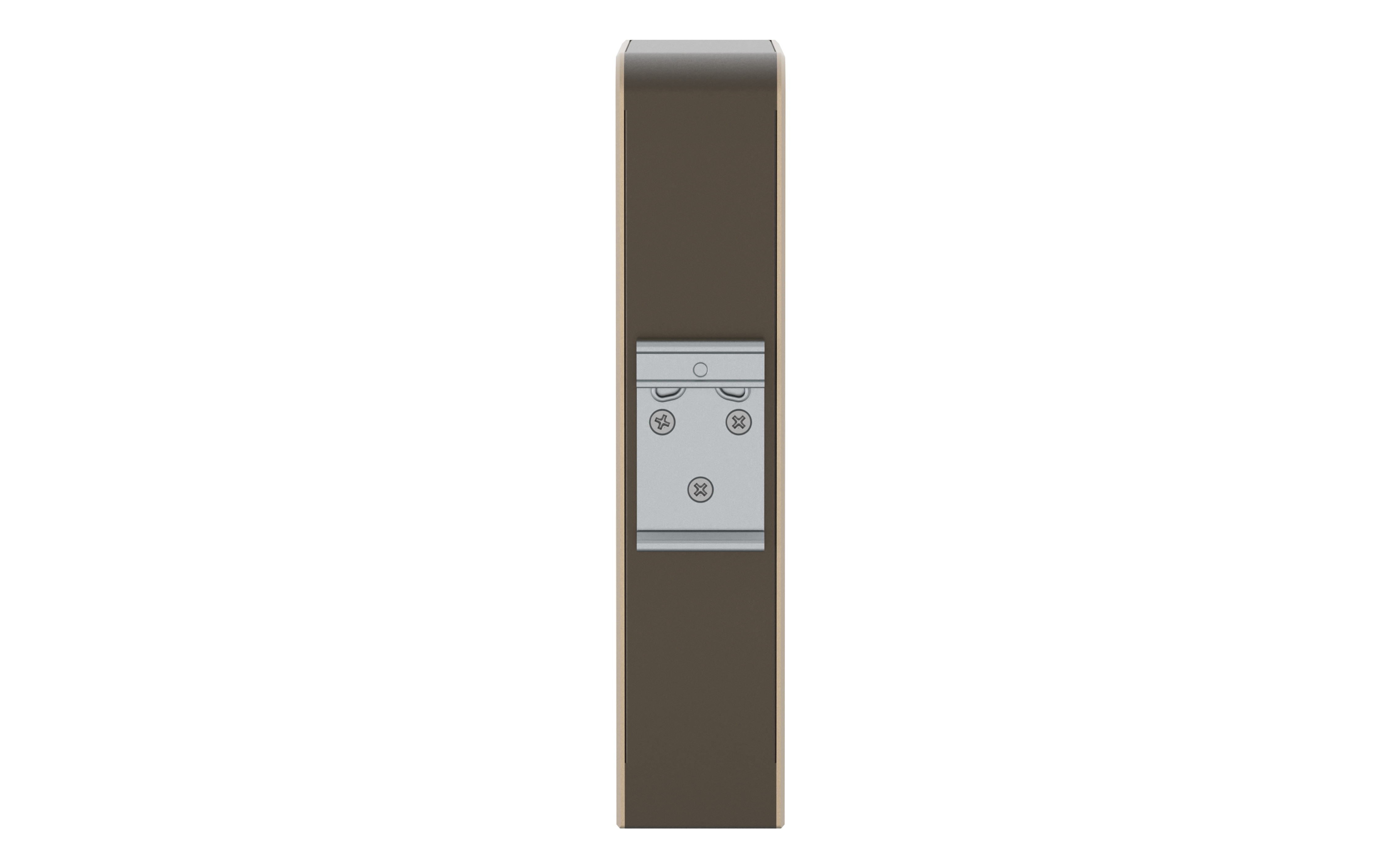

Suporte para montagem em trilho DIN

Compatível com montagem em trilho DIN industrial padrão de 35 mm com design de instalação vertical, economizando significativamente espaço valioso dentro dos painéis de controle.

Visualização de dados: monitoramento intuitivo no local, da borda ao chão de fábrica.

O visor frontal de 4 dígitos e os indicadores SSD dedicados do QBoat-300 exibem o status do dispositivo em tempo real diretamente na unidade — sem necessidade de login no sistema.

Identificação de nós no local sem erros

Com IDs de dispositivo personalizáveis ​​de 4 dígitos (por exemplo, A035), os técnicos podem localizar instantaneamente os nós de destino com precisão, eliminando completamente os erros de identificação humana durante a manutenção de implantações em larga escala.

Diagnóstico e alertas preditivos do sistema

A unidade reporta instantaneamente os códigos de status — quando um disco está cheio ou ocorre uma anomalia na rede, a causa raiz é exibida diretamente, reduzindo significativamente o Tempo Médio de Reparo (MTTR) e maximizando a eficiência operacional.

Monitoramento da integridade de armazenamento crítico

O painel integra indicadores dedicados para SSDs, fornecendo uma visão geral do status do armazenamento M.2. A equipe no local pode ler diretamente o status do disco e os riscos de falha na unidade, sem precisar acessar o sistema.

Ultrapassando os limites ambientais: Operação industrial em ampla faixa de temperatura, de -20°C a 70°C.

Ao contrário dos equipamentos comerciais comuns, o QBoat-300 foi projetado para ambientes extremos com um excelente design de equilíbrio térmico, permitindo operação estável em uma faixa de temperatura de -20 °C a 70 °C (-4 °F a 158 °F). Seja implantado em estações de monitoramento externas em regiões frias ou em gabinetes de controle industrial selados para altas temperaturas, as tarefas de computação de borda nunca serão interrompidas.

Observação:O adaptador de energia incluído com o dispositivo, denominado PWR-ADAPTER-48W-01, foi projetado para operar somente em uma faixa de temperatura ambiente de -10°C a 55°C.

 Se o dispositivo precisar operar em temperaturas ambientes acima de 55°C, ele deverá ser substituído pelo PWR-ADAPTER-96W-A02 (opcional) .

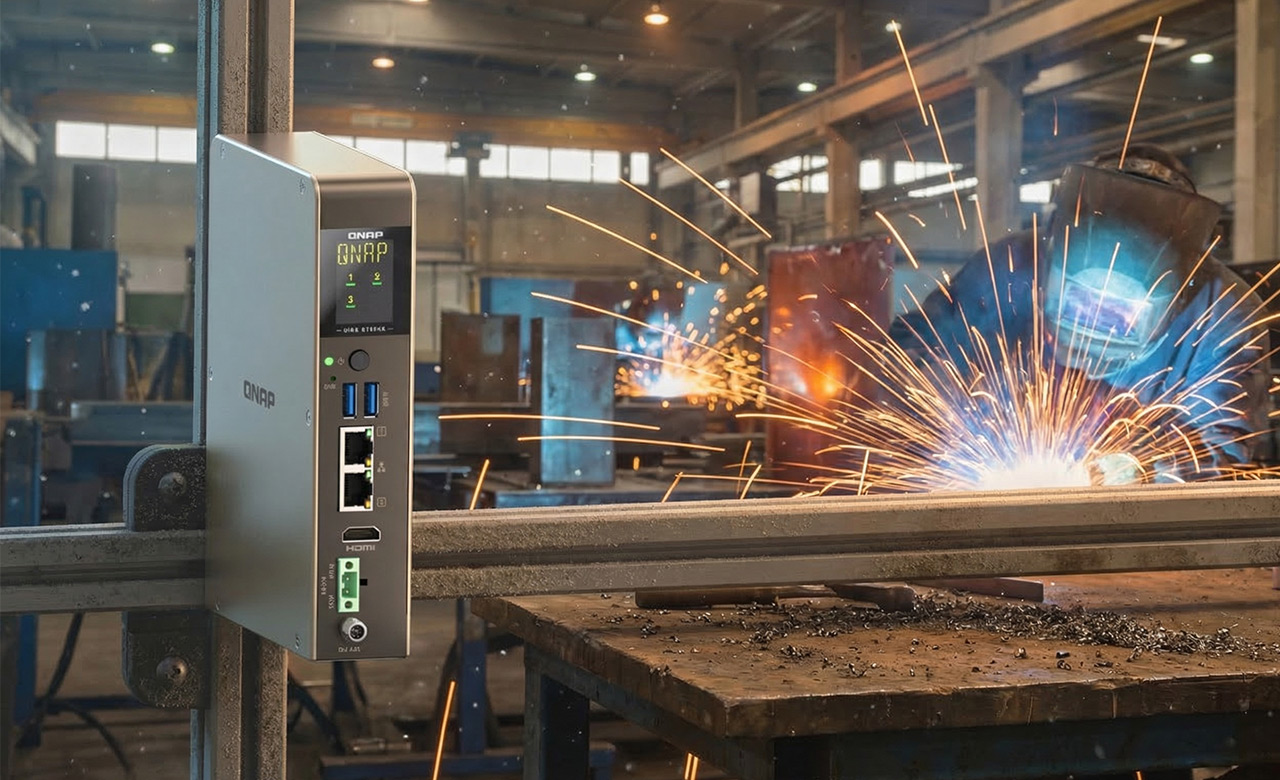

Design de resfriamento passivo: Elimina completamente poeira e ruído.

O QBoat-300 utiliza uma carcaça totalmente em liga de alumínio para condução de calor. O design sem ventoinha não só garante silêncio absoluto, como também impede que poeira metálica, névoa de óleo ou gases corrosivos presentes em ambientes fabris sejam aspirados para dentro da unidade.

Sem peças móveis, desgaste mecânico zero, maximizando a confiabilidade a longo prazo.

Impede a entrada de poeira, névoa de óleo e gases corrosivos na unidade.

Reduz significativamente o risco de danos ao hardware, ideal para implantação a longo prazo em ambientes de linha de produção severos.

Requer manutenção mínima, reduzindo o Custo Total de Propriedade (TCO).

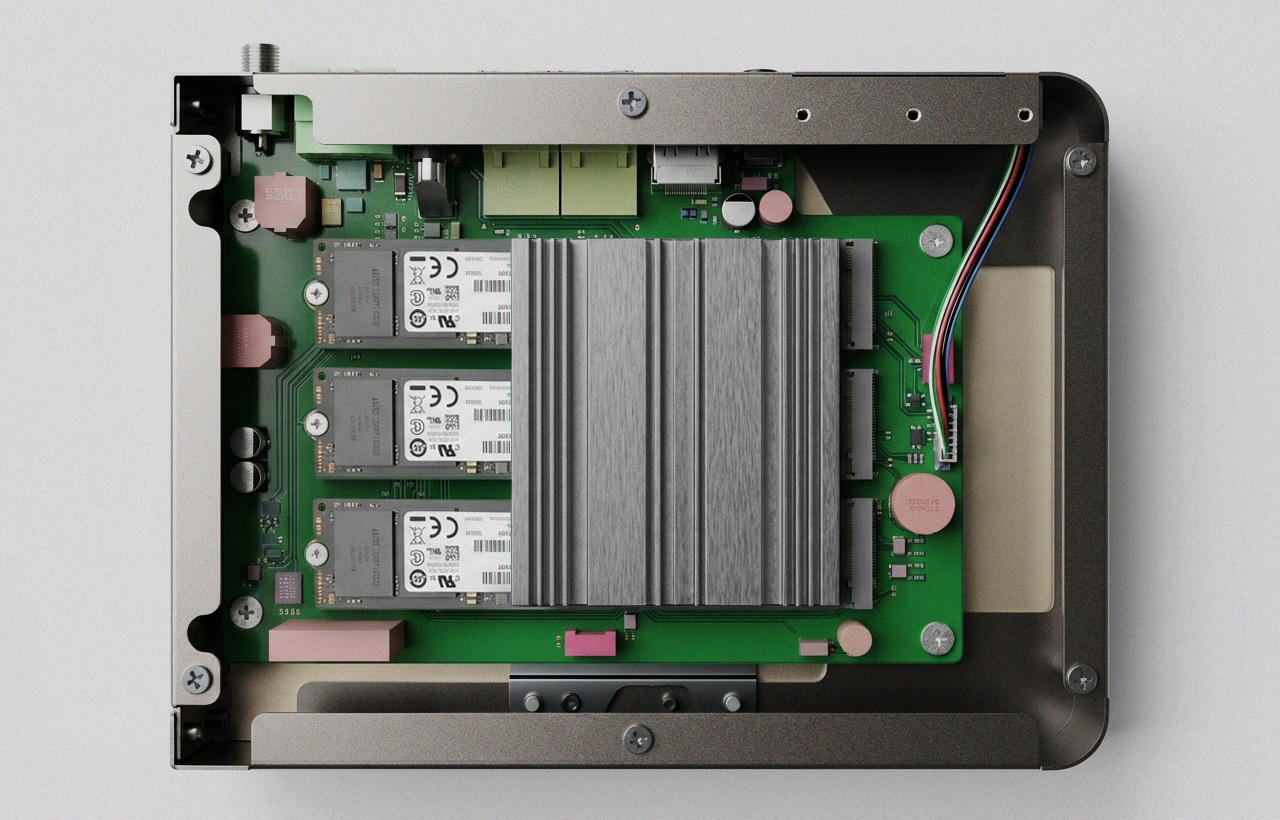

Cache e buffer ultrarrápidos: 3 slots SSD M.2 NVMe

Os 3 slots M.2 integrados suportam transferência de alta velocidade PCIe Gen 3 e os formatos 22110/2280. Como hub de dados para fábricas inteligentes, oferece cache de imagens em tempo real para aplicações de alto rendimento, como inspeção visual AOI.

3 slots M.2 2280/22110 NVMe (2 PCIe Gen 3 x1, 1 PCIe Gen 2 x1)

Cache de alta velocidade para dados de imagem AOI e fluxos de sensores.

Garante que os dados recebam o pré-processamento mais eficiente antes de serem enviados de volta para a nuvem.

A configuração barebone oferece suporte à implantação flexível de SSDs.

Aceleração NVMe

Computação de borda de alto desempenho com aceleração de cache SSD

O QBoat-300 possui um processador quad-core de alto desempenho com 4 GB de memória e suporte para mecanismo de criptografia de hardware. Com 3 slots SSD M.2 NVMe integrados, recomenda-se o uso de SSDs de nível industrial com ampla faixa de temperatura para oferecer desempenho de acesso estável e de alta velocidade totalmente em flash, aumentando significativamente o IOPS para atender às demandas de aplicativos de acesso intensivo.

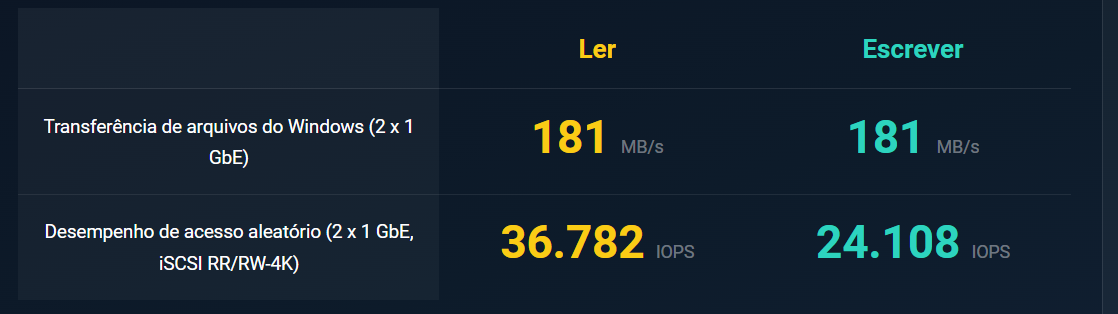

Desempenho de Transferência

Ambiente de teste

NAS: QBoat-300

Processador: Quad-core ARM Cortex-A55 (1,8 GHz)

RAM: 4 GB

SO: QTS 5.2.8

Disco: 3 x SSD PCIe Exascend de 960 GB (RAID 5)

Rede: 1GbE integrado x 2

PC do cliente

Windows Server 2019 (Modo de Desempenho), Intel Xeon W1250 3,3 GHz, RAM: 32 GB

Testado no laboratório da QNAP. Os resultados podem variar dependendo do ambiente real.

Fábrica Inteligente

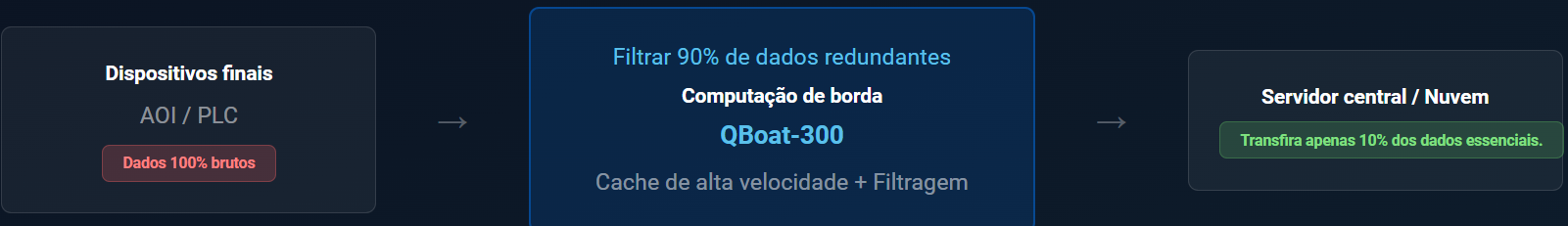

Caso de uso ideal: Bufferização de dados MES para fábricas inteligentes

O QBoat-300 funciona como um hub de buffer para MES (Sistemas de Execução de Manufatura). Através da integração perfeita com dispositivos front-end, ele pode processar e armazenar temporariamente dados de produção em tempo real.

Vantagem 1: Tomada de decisões com base em dados no local

Integra dispositivos AOI, PLC e sensores para coletar e processar dados de produção de forma uniforme e em tempo real. Somente "eventos críticos" e "informações necessárias" são enviados aos sistemas de back-end, reduzindo efetivamente a sobrecarga de rede, MES e nuvem.

Vantagem 2: Armazene os dados em buffer no local e, em seguida, transfira-os com segurança.

Vantagem 3: Estabilidade aliada à flexibilidade

Com chips de nível industrial para ampla faixa de temperatura e 3 slots SSD M.2, oferece poderosos recursos de cache de dados, garantindo fluxo contínuo de dados mesmo nas linhas de produção mais movimentadas da Indústria 4.0

Sistema MES (Manufacturing Execution System)

Um sistema MES é um software de gestão da execução da produção industrial que acompanha, controla e registra as operações realizadas no chão de fábrica, em tempo real.

Ele conecta o planejamento da produção (ERP) às máquinas, aos operadores e aos processos industriais, permitindo maior produtividade, rastreabilidade e controle de qualidade.

Principais funcionalidades

- Monitoramento da produção: acompanha máquinas, linhas de produção e ordens de fabricação.

- Controle de qualidade: registra inspeções, testes e não conformidades.

- Rastreabilidade: registra lotes, matérias-primas, produtos e etapas de fabricação.

- Gestão de máquinas: monitora disponibilidade, paradas e eficiência dos equipamentos.

- Indicadores de desempenho: calcula produtividade, perdas e OEE (Eficiência Global dos Equipamentos).

- Integração com ERP: sincroniza pedidos, materiais, estoques e informações de produção.

Explore as capacidades práticas de integração do QBoat-300

O QBoat-300 integra-se perfeitamente em diversos ambientes industriais, desde inspeção óptica AOI até logística inteligente e implantação de painéis de controle, atendendo de forma abrangente às necessidades da linha de produção.
